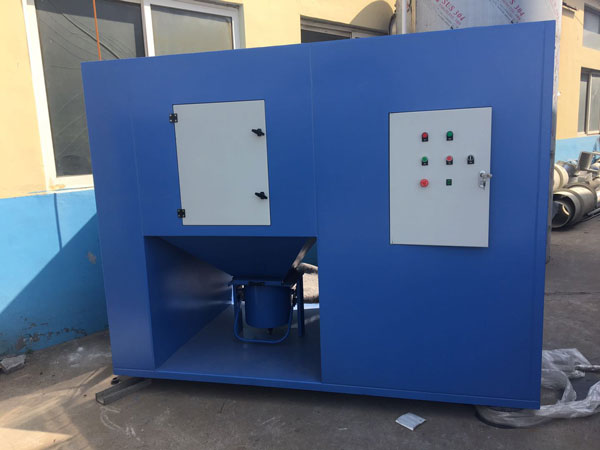

一體式濾筒除塵器

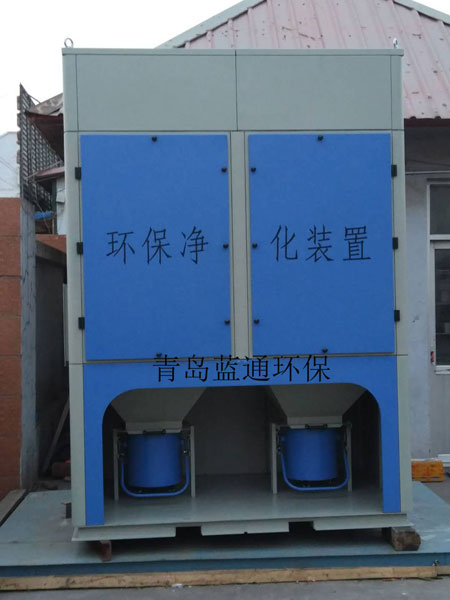

濾筒除塵器以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器。 濾筒除塵器按安裝方式分，可以分為斜插式，側裝式，吊裝式，上裝式。 濾筒除塵器按濾筒材料分，可以分為長纖維聚酯濾筒除塵器，復合纖維濾筒除塵器，防靜電濾筒除塵器，阻燃濾筒除塵器，覆膜濾筒除塵器，納米濾筒除塵器等。
一、濾筒式除塵器的結構
濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置 在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
二、筒式除塵器工作原理
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
在此過程中必須定期對濾筒進行更換和清洗，以確保過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會沉積于濾料表面，增大阻力，所以一般的正確更換時間是三至五個月。
三、清灰裝置
傳統的濾筒除塵器有兩種清灰方式，一種是高壓氣流反吹，一種是脈沖氣流噴吹，實踐表明前者的優點是氣流均勻，缺點是耗氣量大；后者的優點是耗氣量小，缺點是氣流弱小。為此可作兩個方面改進：一方面在脈沖噴吹管上增加導流裝置，加強氣流誘導作用，另一方面把濾筒上部導流風管取消，使脈沖氣流和誘導氣流同時充分進入濾筒。這樣改進后耗氣量少，氣流均勻，清灰效果好，根據計算，技術改進后的清灰氣流流量是脈沖氣量的3－5倍。
四、氣量分布板
濾筒除塵器的氣流分布很重要，必須考慮如何避免設備進口處由于風速較高造成對濾料的高磨損區域。氣流分布板用于濾筒式除塵器有獨特要求，氣流分布必須十分穩定和均勻。才有利于氣流的上升和粉塵的下降，氣流分布板開孔率35%。根據計算，阻力系數<2，由此可見在氣流速度<0.8m/s的情況下，多孔氣流分布板可以滿足濾筒式除塵器的要求。
五、除塵過程
1、捕集分離過程
①捕集推移階段。實質是粉塵的濃縮階段。均勻混合或懸浮在運載介質中的粉塵，進入除塵器的除塵空間。由于受外力的作用，將粉塵推移到分離界面，隨粉塵向分離界面推移，濃度越來越大，為固—氣分離進一步作好準備。
② 分離階段。當高濃度的塵流流向分離界面以后，存在兩種作用機理：其一，運載介質運載粉塵的能力逐漸達到極限狀態，在粉塵懸浮和沉降趨勢上，以沉降為主，并通過粉塵沉降，使之從運載介質中分離出來；其二，在高濃度塵流中，粉塵顆粒的擴散與凝聚趨勢，以凝聚為主，顆粒之間可以彼此凝聚，也可在實質界面上凝聚并吸附。
2、排塵過程
經過分離界面以后，己分離的粉塵通過排塵口排出的過程。
3、排氣過程
已除塵后相對凈化的氣流從排氣口排出的過程
六、濾筒除塵器的標準
2002年中華人民共和國機械行業標準：濾筒式除塵器標準 JB/T10341-2002
七、濾筒除塵器的特點如下：
①由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積小；
②濾筒高度小，安裝方便，使用維修工作量??；
③同體積除塵器過濾面積相對較大，過濾風速較小，阻力不大；
④濾料折褶要求兩端密封嚴格，不能有漏氣，否則會降低效果。
八、脈沖濾筒除塵器的特點如下：
1、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
2、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；
3、濾筒高度小，安裝維修工作量小；
4、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；
5、單機除塵器清灰采用脈沖噴吹在線清灰方式。清灰過程由脈沖控制儀自動控制。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果又不影響設備運行，使除塵器可連續運轉；組合式除塵器清灰采用分室離線脈沖自動循環清灰。每個除塵室內設置多個濾筒以增加其有效過濾面積，當某個除塵室內濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他除塵室正常工作，這樣既保障了清灰效果又可使除塵器可連續運轉；
6、 除塵效率高（一般可達99.6%以上），操作方便。
